Mô tả
Cụm van Pascal VPG-H3-E661
Pascal VPG-H3-E661 là mã van thuộc dòng VPG-H của Pascal Corporation (Nhật Bản), lắp trên các bộ nguồn thủy lực dùng bơm Pascal X63 trong hệ thống kẹp khuôn và kẹp phôi. Van chuyển mạch dầu giữa trạng thái kẹp và nhả và giữ áp trong mạch sau khi kẹp. Nhu cầu với mã này chủ yếu là thay thế trên bộ nguồn đang vận hành, vì vậy điều quan trọng nhất là đặt đúng mã.
Thông tin Pascal công bố cho dòng VPG-H

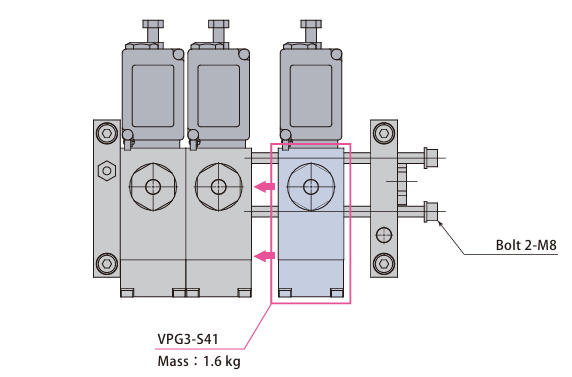

| Tiêu chí | VPG-H | VPG (ví dụ VPG3-S41) |
| Kết cấu | Cartridge van | Khối van |
| Khi bảo dưỡng | Thay cartridge van | Thay cả khối van |
| Bu lông lắp | 4 × M5 | 2 × M8 |
| Khối lượng | 0,4 kg | 1,6 kg |
Hai kiểu van khác nhau về kích thước và bu lông lắp nên không thay trực tiếp cho nhau. Pascal khuyến nghị liên hệ trung tâm dịch vụ về việc lắp đặt.
Về mã VPG-H3-E661
Phần VPG-H cho biết van thuộc dòng cartridge. Phần 3-E661 là ký hiệu cấu hình riêng, không được giải thích trong tài liệu công khai của Pascal. Vì vậy không nên suy ra thông số từ mã gần giống; mã thay thế cần trùng hoàn toàn với mã trên nhãn van hoặc trong danh mục phụ tùng của bộ nguồn.
Thông tin cần gửi khi đặt hàng thay thế
- Ảnh nhãn van đang lắp, đọc rõ toàn bộ mã VPG-H3-E661.
- Mã bộ nguồn Pascal (ví dụ HCS, HCL, HCSD) và ảnh vị trí lắp van.
- Số lượng mạch dầu và loại dầu đang dùng (dầu khoáng hay water-glycol).
- Hiện tượng đang gặp: tụt áp sau khi kẹp, bơm chạy bù liên tục, hay van không chuyển mạch.
Lưu ý khi thay van
- Xả hết áp dầu và ngắt khí cấp trước khi tháo van.
- Kiểm tra độ sạch của dầu; cặn bẩn là nguyên nhân thường gặp làm van không kín.
- Sau khi lắp, xả khí trong mạch rồi theo dõi áp giữ để xác nhận van kín.
