Máy Cắt, Mài & Kiểm Tra Tiết Diện Mặt Cắt Dây True Soltec: CS05W và CS07-07HI
Kiểm tra tiết diện mặt cắt (cross-section inspection) là phương pháp phân tích phá hủy (destructive testing) không thể thiếu trong kiểm soát chất lượng crimping. Bằng cách cắt ngang điểm crimping, mài phẳng mặt cắt và quan sát dưới kính hiển vi, kỹ thuật viên có thể đánh giá trực tiếp mức độ nén ép sợi dây, phát hiện void, crack, hay lỗi crimping không thể thấy từ bên ngoài. True Soltec CS05W và CS07-07HI tích hợp toàn bộ quy trình này vào một thiết bị duy nhất.
1. Quy Trình Kiểm Tra Tiết Diện Truyền Thống vs. Dùng True Soltec
Theo phương pháp truyền thống, quy trình kiểm tra tiết diện yêu cầu 3 thiết bị riêng biệt: máy cắt dây, máy mài mẫu, và kính hiển vi đo lường — tốn thời gian setup, dễ sai số do chuyển mẫu. True Soltec CS05W và CS07-07HI tích hợp cả ba chức năng, rút ngắn thời gian kiểm tra từ 15-30 phút xuống còn 3-5 phút mỗi mẫu.
2. True Soltec CS05W — Cắt, Mài & Quan Sát Tích Hợp

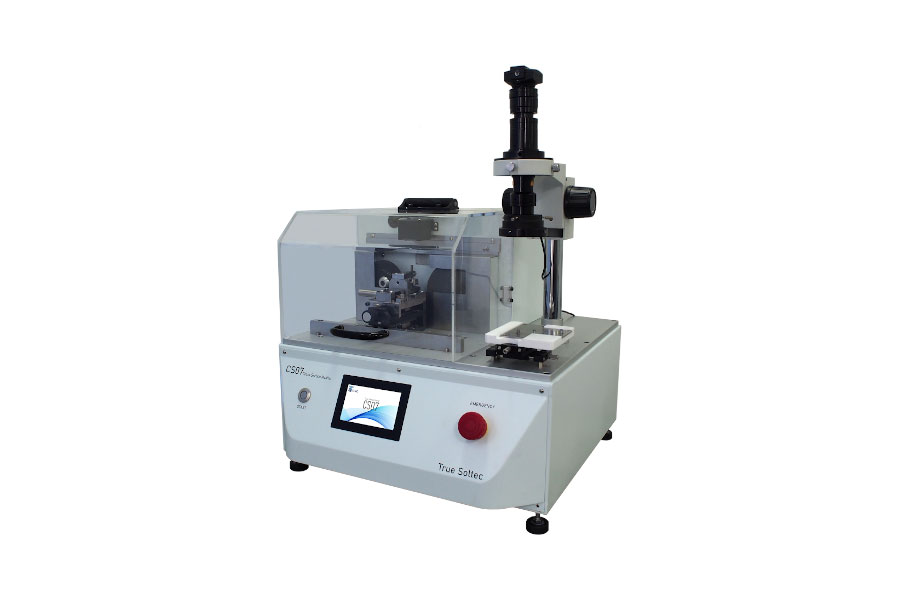

CS05W (Cutting & Cross-Section Monitor) là thiết bị tất-cả-trong-một cho phép cắt mẫu bằng đá cắt tốc độ cao, mài phẳng mặt cắt với nhiều cấp độ nhám, và kiểm tra hình ảnh qua hệ thống quang học tích hợp — tất cả trên cùng một bàn làm việc, không cần di chuyển mẫu.
- Đá cắt tốc độ cao, vết cắt phẳng, ít biến dạng nhiệt
- Hệ thống mài đa cấp (thô → mịn → đánh bóng)
- Camera quan sát tích hợp, độ phóng đại có thể điều chỉnh
- Phần mềm đo lường: diện tích tiết diện, vị trí sợi dây, fill ratio
3. True Soltec CS07-07HI — Phân Tích Hình Ảnh Nâng Cao
CS07-07HI là phiên bản nâng cao với hệ thống quang học độ phân giải cao hơn và phần mềm phân tích hình ảnh tự động. Thiết bị có thể tự động phát hiện và đánh dấu các bất thường trên mặt cắt, tạo báo cáo kỹ thuật PDF theo chuẩn QC của khách hàng ô tô.
- Camera độ phân giải cao, lens chất lượng quang học Nhật Bản
- Phần mềm phân tích hình ảnh tự động: đo fill ratio, phát hiện void/crack
- Tạo báo cáo PDF tự động, lưu trữ ảnh theo mã sản phẩm
- Tích hợp tiêu chuẩn crimping của các OEM ô tô lớn
4. Thông Số Kỹ Thuật Cần Kiểm Tra Trên Mặt Cắt
- Fill ratio (tỷ lệ lấp đầy): tỷ lệ diện tích sợi dây / diện tích buồng crimping
- Vị trí tương đối của các sợi dây trong đầu cốt
- Mức độ biến dạng (deformation) của sợi dây
- Phát hiện void, crack, hoặc sợi dây bị cắt đứt
- Kiểm tra lớp mạ (plating) trên đầu cốt
5. Phụ Kiện Đi Kèm
Hệ thống CS05W/CS07-07HI sử dụng đá cắt CS056, giấy nhám CS054/CS064, và đầu đo tương thích — tất cả đều có thể đặt hàng bổ sung. Chúng tôi cung cấp vật tư tiêu hao chính hãng True Soltec, đảm bảo chất lượng mặt cắt ổn định và tuổi thọ thiết bị tối ưu.
