Mô tả

Xi lanh đỡ phôi khí nén Pascal CSS02-H (air work support)

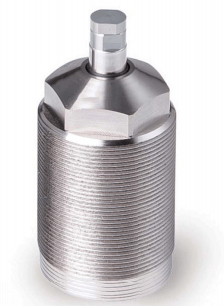

Pascal CSS02-H là xi lanh đỡ phôi chạy bằng khí nén, kiểu nâng bằng khí, cỡ 02 của Pascal Corporation (Nhật Bản). Sản phẩm tạo thêm điểm tựa dưới phôi để chống rung và biến dạng khi gia công: chốt đỡ đi lên chạm nhẹ vào phôi bằng lực lò xo, sau đó được khóa chặt tại đúng vị trí đó. Bản H dùng lò xo nâng mạnh (2 đến 3 N) thay cho lò xo tiêu chuẩn của CSS02-L (1 đến 2 N), dùng khi cần chốt đỡ tì vào phôi với lực lớn hơn. Phôi nhẹ có thể bị lò xo mạnh đẩy lên, khi đó nên dùng CSS02-L.

Thông số kỹ thuật CSS02-H

Hạng mục	Giá trị
Lực đỡ ở 1 MPa / 0,5 MPa	1,9 kN / 0,7 kN
Lực lò xo nâng (loại H)	2 đến 3 N
Hành trình chốt đỡ	8 mm
Ren thân, lực siết thân	M36 × 1,5; 45 đến 55 N·m
Ren đầu chốt đỡ	M6 × 1, sâu 9 mm
Áp khí làm việc / áp thử bền	0,4 đến 1 MPa / 1,5 MPa
Nhiệt độ làm việc	0 đến 70 °C
Khối lượng	0,4 kg

Lực đỡ và độ lún theo tải

Lực đỡ ở áp khí 0,4 / 0,5 / 0,7 / 1,0 MPa lần lượt là 0,5 / 0,7 / 1,2 / 1,9 kN. Khi giữ ở 1 MPa, tải 1,0 kN lún khoảng 7,9 μm, tải 1,5 kN lún khoảng 11,8 μm. Khi xi lanh đỡ đặt đối diện kẹp, hãng yêu cầu lực đỡ bằng 1,5 lần tải tác dụng; với CSS02-H ở 1 MPa, tổng lực kẹp và lực cắt tại điểm đỡ không nên vượt khoảng 1,27 kN.

Ý nghĩa mã CSS02-H

CSS là dòng air work support kiểu nâng bằng khí; 02 là cỡ; H là lò xo nâng mạnh (L là lò xo tiêu chuẩn). Sản phẩm dùng khí nén khô đã lọc đến 5 μm, không cần cấp dầu, và không dùng được với cảm biến khí.
